產品概述

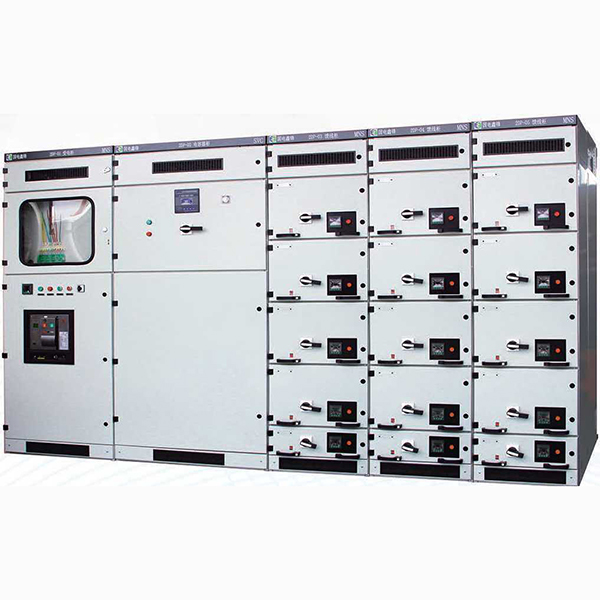

本裝置是一種用標準模件由工廠組裝的組合式低壓開關 柜,本裝置適用于交流50-60HZ ,額定工作電壓660V及以 下的供電系統用于發電、輸電、配電、電能轉換和電能消耗設備的控制。
本裝置符合IEC439 , VDE660第5部分和GB/T7251 《低壓成套開關設備》國家標準,ZBK36001《低壓抽出 式成套開關設備》專業標準。
主要技術參數
1、額定絕緣電壓:660V
2、額定工作電壓:380V , 660V
3、主母線最大工作電流:5500A (IPOO ) /4700(IP30、IP40)
4、主母線短時(Is )耐受電流 : 100kA(有效值)
5、主母線短時峰值電流:250kA(有效值)
6、配電母線(垂直母線)最大工作電流:1000A
7、配電母線(垂直母線)短時峰值電流:標準型 90kA(最大值)/加強型 130kA (最大值)
防護等級
符合IEC529, DIN40050標準IP30對大于2.5mm固體防護
IP40對大于g.Omm固體防護IP54對塵埃和任意方向噴濺作防護 (訂購IP54防護等級時應與制造廠協商)
